G型機柜參數說明

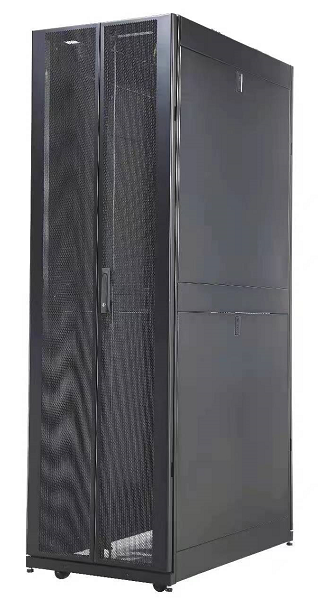

1、名稱：微模塊冷通道G型機柜

2、尺寸：可根據機房需求可選：

600寬*1100深*2000MM（42U）高    600寬*1200深*2000MM（42U）高

800寬*1100深*2000MM（42U）高    800寬*1200深*2000MM（42U）高

3、機柜特點: G型拼裝框架結構設計,框架焊接式強度高

4、適用場景：適用在數據中心機房微模塊冷通道

5、承載: 靜態負載能力重達2200KG，保證不變形

6、主要材料:全部采用優質高強度一級SPCC冷軋鋼板板料，保證不變形，結構嚴密；

7、材料厚度：方孔條立柱2.0mm，安裝梁1.5mm，前門+后門+頂板+底板1.2mm，側板1.0mm；

8、表面處理:方孔條和安裝梁為鍍(覆)鋁鋅；其余脫脂、磷化、靜電噴塑 ，達到了BS6497國際標準級表面處理，全自動ICI高強粉沫靜電噴涂高溫烤工藝，表層外觀應光潔、色澤均勻、無露底、無流積、無起泡、無裂紋、無桔皮；

9、結構說明：

1）采用G型材拼裝結構設計，可實現散裝發貨現場組裝，可有效的節省運輸成本。

2）高密度網孔前門及高密度網孔后門通風率達到75％，方便安裝及拆卸快開側門和后門，方便安裝和維修，前后門均應設置機械鎖；

3） 兩段式側門，采用螺釘固定；

4）頂板四角設有毛刷進線孔，可有效避免線纜割傷；

5）底板進線孔加蓋板，可按實際需求調整開孔大小；

6）多功能理線板，可布線也可安裝豎向PDU；

7） 三點式連桿鎖，門開啟角度大于 120 度；

8）機柜外部結構：操作簡便，工藝精湛、尺寸精密，外觀高貴典雅，工藝精深、尺寸精密，結構穩固；

9）機柜焊有接地螺柱，確保機柜有效接地；

10）機柜上下均留有走線孔，機柜底部大走線蓋板可調節；

10、配置說明:

前框1套，后框1套，側安裝梁6根，頂板1套，底板1套，前單開網孔門1套，后雙開網孔門1套，兩段式側板4塊（一側安裝2塊），方孔條立柱4根（可前后調節），承重腳輪4個，支撐腳4個，設備安裝螺絲50套，多功能理線板2根（選配件），方孔條前擋風板2根（選配件），

框架，650深托盤1.2mm（選配，可上下調節）；

11、所有機柜通過第三方機構檢測：

1）機柜通過－廣東省級-信息產業通信產品防護性能質量監督檢驗中心、檢測機構必須具有CMA或CNAL認證)

2）深圳市計量質量檢測研究院

12、機柜設計標準：

1）機柜設計符合國際標準EIA-310-E；

2）機柜符合兼容19”國際標準及其它標準及兼容國內外主流IT廠商設備安裝需求、公制標準和ETSI（歐洲電信標準協會）標準系統安裝；

3）標準 符合ANSI/EIA RS-310-D、IEC297-2、DIN41491；PART1、DIN41494；PART7、GB/T3047.2-92標準；

4）兼容ETSI標準，防護等級達到IP20；

13、標志\包裝\運輸：

1）產品表面應有標識，包括產品名稱、產品型號、產品編號、制造廠名、主要參數等。

2）產品包裝時選用合適的材料和結構，確保產品在運輸過程中防震、防潮、不損壞，并應符合GB/T 3873規定。
